三布五油防腐鋼管實驗效果

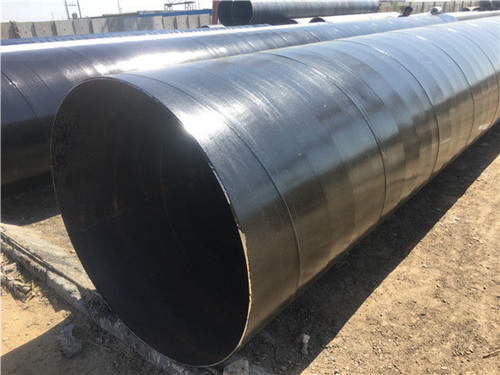

    三布五油環氧煤瀝青防腐螺旋鋼管曾經進行了長期的腐蝕實驗室實驗，以模擬防腐層應用效果。腐蝕實驗環境有土壤、水、試驗主要檢查應力腐蝕開裂問題，其實驗防腐是把有缺陷的聚乙烯防腐層鋼管置于腐蝕條件和應力條件下，腐蝕環境為含有NaHCO3的沙土環境，溫度70℃，管地電位-430~-460mV，環氧煤瀝青防腐螺旋鋼管表面以不同方式預處理，所有環氧煤瀝青防腐螺旋鋼管均帶壓循環。實驗結束，防腐層缺陷周圍或多或少都有剝離，但剝離區為發現腐蝕。

    環氧煤瀝青防腐螺旋鋼管表面無氧氣化皮的鋼管為出現應力開裂，有氧化皮的鋼管出現了開裂，裂紋深度0.2mm，可能是由應力腐蝕造成。由此得出結論，徹底的表面處理是防止應力開裂的有效手段。三布五油環氧煤瀝青防腐層施工涂料調制按照廠家提供的配合比進行,先將底漆或面漆倒入干凈的容器內,再緩慢加入固化劑邊加入邊攪拌均勻。油漆桶打開后，先將桶內油漆充分攪拌均勻,使其混合均勻無沉淀。配好的調料須熟化30min以后方能使用，在常溫下調好的涂料可以使用4——6h左右。涂刷，涂刷過程中，如果粘度太大不宜涂刷時，可加入重量不超過5%的稀釋劑。操作時先在除銹后的鋼管上盡快涂刷底漆，涂刷均勻不可漏刷，每根鋼管兩端各留150mm左右以備焊接后再涂刷。底漆干透后，用面漆和滑石粉調成膩子，在底漆上打勻后涂刷面漆，涂刷均勻不可漏涂。常溫下底漆和面漆間隔時間不超過24h。

    六油兩布環氧煤瀝青防腐螺旋鋼管防腐蝕耐度好國內環氧煤瀝青防腐螺旋鋼管的制造業和租賃業如雨后春筍蓬勃發展，全國的環氧煤瀝青防腐鋼管制造企業不下幾十家，年產量早已過萬，在世界上可稱之為環氧煤瀝青防腐鋼管生產的大國。不僅如此，在環氧煤瀝青防腐鋼管的結構、技術、工藝上都有了很的改進和提高。從初的不了解、不認識到現在的現如今建筑行業中必不可缺少的必備機具，對行業內有關了解的人來說是從思想和認識上是一個空前的提高。正因為如此，環氧煤瀝青作為鋼管的防腐涂料的性價比很高，并通過工程測試表明可安全使用多年。
